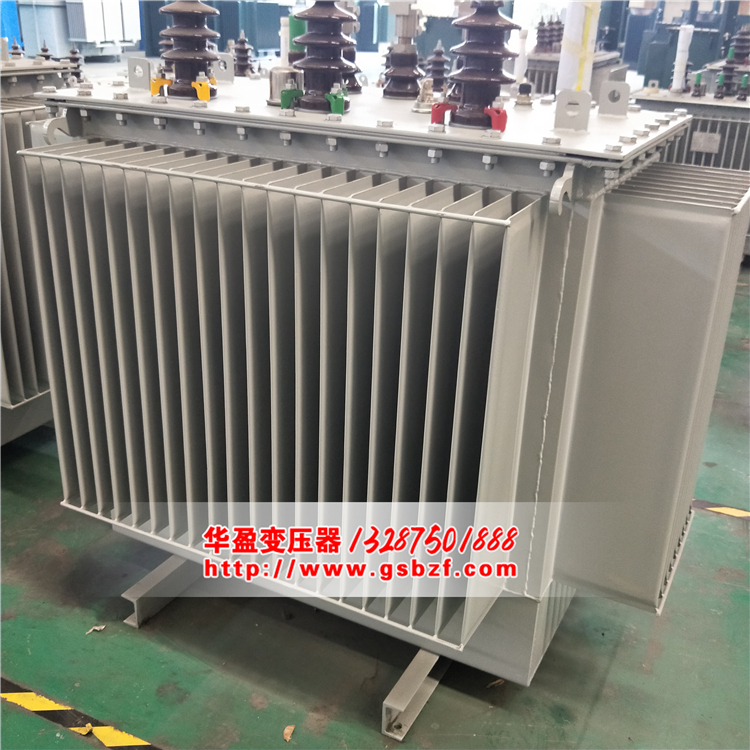

變壓器繞組結構形式

　　根據各繞組的數量，有2條繞組、3條繞組或更多的繞組類型。三個繞組變壓器的各鐵心柱同心配置的是3個繞組，即高壓繞組，中壓卷線，低壓卷線。升壓變壓器通常用于將低氣壓繞組的功率流傳輸到高/中壓電力網。該繞組是接近鐵氧體核心的中壓繞組，高壓繞組是最外層，低壓繞組配置在中壓繞組和高壓繞組之間。降低壓力變壓器的構造是低壓繞組接近鐵芯，中壓繞組位于低壓繞組和高壓繞組之間，高壓繞組仍置于最外層，一般用于將電力流從高壓傳送到中低壓。
　　大容量機器(單機200MW以上)的工廠用電氣系統，如果只采用6kV一次的工廠用高壓，為了安全，主工廠的負荷需要雙向供給，并設置兩個母線。這個時候，分裂式低壓繞組變壓器經常被使用，被稱為分裂變壓器。有高壓繞組和低壓繞組。這兩條低壓繞組被稱為分裂繞組。實際上，這種變壓器有三種特殊結構的繞組變壓器。
　　變壓器的動作原理和普通的變壓器不同。變壓器的兩個繞組之間不僅有磁連接，還直接連接到電路上。高壓繞組由普通繞組(低壓繞組)和串聯繞組組成。自耦合變壓器傳輸的功率也由兩個部分構成，一部分通過串聯繞組由電路直接傳輸，另一部分通過通常的繞組進行電磁感應傳輸。
　　為了消除三次諧波，減小了自耦合變壓器的零階阻抗，穩定了中性點電位，并且基于三相自耦合變壓器增加了三角形的三次繞組。第三繞組、公共繞組和串聯繞組之間只有磁連接，電路上沒有直接連接。
