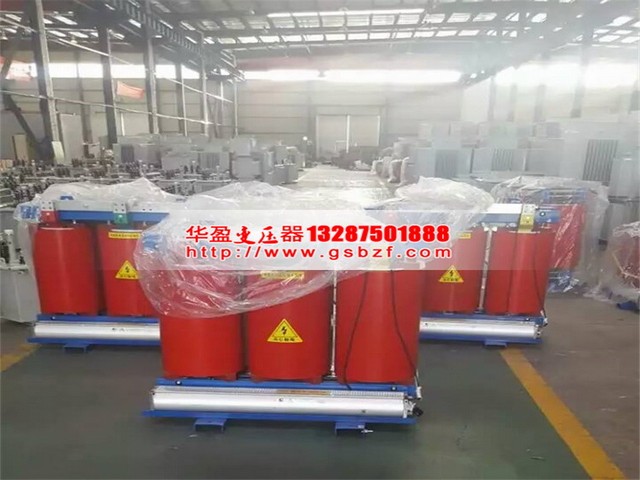

SCB10干式變壓器

　　SCB10干式變壓器利用一種先進的急冷技術，將鐵、鈷、硼、硅等液態的熔化物噴射到一個轉速極高的底盤上并急劇冷卻，形成0.02mm-0.04mm的薄帶。SCB10干式變壓器其具有優異的軟磁性能、耐腐蝕性、耐磨性及高電阻率等特點。SCB10干式變壓器是當代蕞先進的節能型干式變壓器，具有免維護、抗濕熱、防火、防爆、局部放電量小、散熱能力強等特點，凡是現在使用普通SCB10干式變壓器的場所(包括機場、車站、城市地鐵、高層建筑及發電廠等)都可由干式變壓器取代，適應高密度負荷的現代化大城市發展的需要。

　　產品特點

　　1、低耗節能。采用具有各向同性的軟磁性導磁材料，磁化功率小，電阻率高，渦流耗低小。用非晶合金材料制成的鐵芯空載損耗及空載電流很低，只有硅鋼片的1/3。變壓器的空載損耗比GB/T10228規定值下降75%。可大大降低運行費用，節能效果顯著。

　　2、抗腐蝕能力強。非晶合金鐵芯通過樹脂和耐高溫硅膠進行全封裝處理，有效防止銹蝕和非晶合金碎片脫落從而有效保護鐵芯和線圈。

　　3、噪聲低。為降低產品運行噪聲，在產品設計時選取合理的工作磁密，在產品加工時改進鐵芯及線圈結構、采用特殊降噪材料等，產品噪聲遠低于國標GB/T10088要求。

　　4、抗短路能力強。產品采用三相五柱式結構，鐵芯四周采用框架結構保護，結構緊湊合理。恒安源電氣非晶合金干式變壓器在國內率先通過突發短路試驗。

　　5、溫升低，使用壽命長。產品溫升低，散熱能力強，在風冷條件下可以150%額定負載運行。可選配性能完善的溫度控制保護系統為變壓器運行提供可靠性。

　　SCB10干式變壓器主要技術數據：

　　詳見《產品檢驗報告書》

　　3、變壓器使用前的檢查

　　3.1變壓器經過長途運輸,應對鐵軛螺桿,夾件與鐵芯間的絕緣是否良好,鐵芯是否有多點接地,緊固件是否松動,各部分導體之間的絕緣距離是否符合要求,引線是否損壞等進行檢查。

　　3.2變壓器在投入運行前必須檢查所有數據是否符合要求。

　　SCB10干式變壓器運行

　　1SCB10干式變壓器運行前的準備工作：

　　變壓器投入運行前,要核對銘牌數據,銘牌電壓和線路電壓是否相符;要檢查變壓器接地裝置是否良好;變壓器絕緣是否合格等，經檢查一切都符合要求后，變壓器方能投入運行。

　　2運行標準:

　　允許溫升：變壓器運行時,在正常條件下,不得超過絕緣材料所允許的溫度。(絕緣等級見《產品檢驗報告書》)

　　允許負荷：變壓器有負荷時,因銅損和鐵損而發熱,負荷愈大,發熱愈多,溫升愈高,當變壓器負荷足夠大時,變壓器可能超過允許溫升,這樣容易損壞絕緣,為此,變壓器運行,有一允許的連續穩定的負荷,即變壓器運行時,一般要求不得超過銘牌所規定的額定值。

　　允許電壓變動：運行中加于變壓器的電壓，可等于或小于變壓器的額定電壓，由于變壓器鐵芯磁化后過飽和的關系，即使向變壓器加以較小的過電壓，也會引起磁感應不均勻地大量增加。變壓器中磁感應愈大，電壓高次諧波愈多，空載電流也就愈大，空載電流增大，高次諧波使電壓波形畸變愈尖銳，這對較高電壓的變壓器特別危險。根據所述，規定變壓器外加電壓一般不超過所在分接頭額定值105%，并要求變壓器二次側電流不大于額定值。

　　絕緣電阻允許值：一般使用1000-2500伏兆歐表測量絕緣電阻值。衡量變壓器絕緣狀態的基本方法，是把運行過程中所測得的絕緣電阻值與運行前所確定的原始數據相比較。測量時，在環境濕度相同的條件下，如果絕緣電阻值劇烈下降至初值的50%或更低，即認為不合適。

　　SCB10干式變壓器的維護

　　應根據電流表、電壓表等來監視變壓器的負荷。安裝在經常有值班人員的變電所內的變壓器，應根據控制盤上的儀表監視變壓器運行，并每小時抄表一次，儀表不在控制室時，每班至少記錄二次。此外，還必須進行負荷調整。對于配電變壓器，應在大負荷時測量其三相負荷，如發現不平衡，應重新分配。

　　除負荷監視外，還必須對溫升進行監視。安裝在配電盤上的溫度計，每班也應至少記錄二次。
